#1 OFF   Балламут

Отправлено

Приветствую всех. У меня вопрос кто нибудь сам пытался переоборудовать родные кресла в диваны? Салон Ривьера дорого другие мало функциональные длинный груз незагрузишь.
Моя задумка примерно такая: берем родную базу, срезаем спинку и начинаем.
1.на базовую платформу устанавливаем салазки от передних кресел 3 шт, со средних салазок убираем фиксатор(примерно так повернул двумя руками ручки фиксаторов салазок и потянул на себя все три кресла выехали.)
2. далее изготавливаем 2-е рамки одна крепится к салазкам на другую кресла
3. изготавливаем рамку для спинок
4. после используем механизм раскладки от домашнего дивана и соединяем рамки спинок и кресел
5. используя заземляющую шину 5мм толщиной можно сделать чтоб диван двигался по салону
6. можно использовать замочки чтобы диван самопроизвольно не разложился
также можно будет добавить подлокотники между креслами в лежачке заполнят пустое пространство между спинками
ну что-то вроде этого. Пытался загрузить набросок но что-то не грузится.
Комментируем и может что посоветуем :rolleyes:

#2 OFF   max_n

Отправлено

А как такой вариант, не устроет???? Занимаюсь в свободное время установкой дверей, мне длины достаточно для того чтоб металические двери возить, аж с запасом(от распащной двери до сидений водителя порядка 250 см), запаска под задним диваном, в богажном отделении места от борта до борта хватает для всего необходимого!!! Средний ряд можно так и эдок!!! Примерную смету на переделку прикиндывал???

Сообщение отредактировал max_n: 06 Февраль 2011 - 17:41

#3 Гость_gera_

Отправлено

max_n, у тебя есть сертификаты к этим диванам? Или может подскажешь,где их взять?

#4 OFF   Артём

Отправлено

как направлящие можно использовать мет.профиль(я использовал прямоугольник 20х40 )прикрутив к усилителям по бортам.и к ним уже каркас дивана.механизм от дивана лучше не использовать.слабые и наклон спинки не релулируеться.подушки сделать съёмные.а родные кресла продать и всё окупить ;)

#5 OFF   alex933

Отправлено


#6 OFF   Балламут

Отправлено

А как такой вариант, не устроет???? Занимаюсь в свободное время установкой дверей, мне длины достаточно для того чтоб металические двери возить, аж с запасом(от распащной двери до сидений водителя порядка 250 см), запаска под задним диваном, в богажном отделении места от борта до борта хватает для всего необходимого!!! Средний ряд можно так и эдок!!! Примерную смету на переделку прикиндывал???
Мне необходимо свободно пространство под креслами ( на дачу с семьей+строй материал) По поводу сметы для меня только стоимость шины заземления(500р)+ролики на два кресла (1600р)итого 2100р ,остальное вроде все есть. Жду весны и конца командировки чтобы начать. (Если кому будет интересен результат то когда начну поэтапно отпишусь).

#7 OFF   Артём

Отправлено

http://www.gazellecl...?...=si&img=503
вот так было у меня.на сегодняшний день уже по другому

#8 OFF   r76r

Отправлено

вот так было у меня.на сегодняшний день уже по другому


Ну тогда расскажи, как делал, как работало, почему переделал, и покажи как все выглядит сегодня.

Сообщение отредактировал r76r: 06 Февраль 2011 - 23:32

#9 OFF   max_n

Отправлено

max_n, у тебя есть сертификаты к этим диванам? Или может подскажешь,где их взять?

За сертификаты даже чтото и не запаривался! :rolleyes: !!Разве на заводские кресла выдаётся сертификат??? Что то я в документах на машину их невидел, может плохо искал или внимания не обратил :unsure: .

#10 OFF   max_n

Отправлено

Кстати про РИВЬЕРУ, сложеные диваны сдвинутые вперёд занимают место как средний ряд кресел.

#11 OFF   max_n

Отправлено

Мне необходимо свободно пространство под креслами ( на дачу с семьей+строй материал) По поводу сметы для меня только стоимость шины заземления(500р)+ролики на два кресла (1600р)итого 2100р ,остальное вроде все есть. Жду весны и конца командировки чтобы начать. (Если кому будет интересен результат то когда начну поэтапно отпишусь).

Посчитай ещё примерную цену метала и электродов, я понимаю что всё это нажето годами но всёже интересно сколько примерно всё про всё выдит. У меня диваны демантируются и мантируются давольнотаки быстро, снять мона в течении 5-10 минут, крепление по 4 болта на каждый диван, убрав задний диван получается 4 посадочных места в машине, плюс багажник глубиной порядка 160 см.

Сообщение отредактировал max_n: 07 Февраль 2011 - 04:44

#12 OFF   Балламут

Отправлено

Посчитай ещё примерную цену метала и электродов, я понимаю что всё это нажето годами но всёже интересно сколько примерно всё про всё выдит. У меня диваны демантируются и мантируются давольнотаки быстро, снять мона в течении 5-10 минут, крепление по 4 болта на каждый диван, убрав задний диван получается 4 посадочных места в машине, плюс багажник глубиной порядка 160 см.


Примерно: труба профильная 40х20- 28000 за тонну в кило думаю не больше 30 кг 28х30=840, электроды 500р ( или проволка для полуавтомата) салазки??? примерно 100р за штуку( на разборке) надо 5 шт=500р считаем на два дивана 2100+840+500+500=3900р.

Хотя задумался не сделать ли каждое кресло чтоб раскладывалось раздельно на базе вазовских механизмов раскладушек с классики они принимают полный горизонт.
Есть еще вариан поставить полностью 8 сиденья с ваза 2108 только непомню полный у них горизонт или нет 2500х5=12500+2100= 14600
Да по поводу крепления также 4 болта на диван

Сообщение отредактировал Балламут: 07 Февраль 2011 - 12:36

#13 OFF   Артём

Отправлено

Ну тогда расскажи, как делал, как работало, почему переделал, и покажи как все выглядит сегодня.

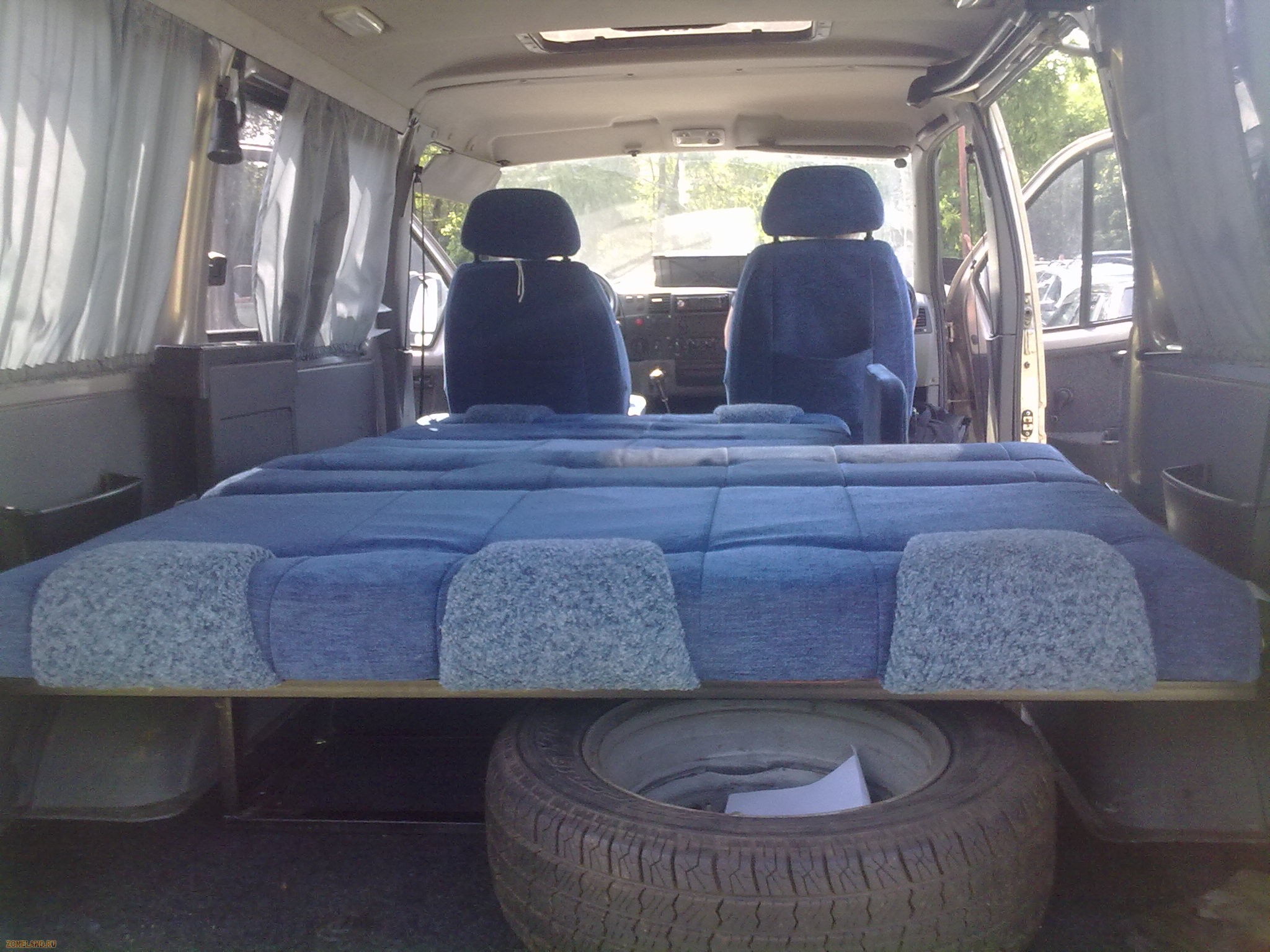

сейчас диван снят.а ставить ради фото лень ;) регулируться от того как на фото до задней двери.спинка регулируется по наклону(раньше не было)да и механизмы диванные откровенно слабые.со временем разболтались и разогнулись.диван полностью упираеться на боковые услители.пол чистый.При необходимости диван раскладывается и получается ровная площадка 2.40 х 1.70.

#14 OFF   Балламут

Отправлено

сейчас диван снят.а ставить ради фото лень http://www.gazelleclub.ru/forum/public/s... регулируться от того как на фото до задней двери.спинка регулируется по наклону(раньше не было)да и механизмы диванные откровенно слабые.со временем разболтались и разогнулись.диван полностью упираеться на боковые услители.пол чистый.При необходимости диван раскладывается и получается ровная площадка 2.40 х 1.70.


какие механизмы сейчас использовал для раскладушки и регулировки по наклону?

#15 OFF   Артём

Отправлено

какие механизмы сейчас использовал для раскладушки и регулировки по наклону?

шарниры самые обычные мебельные 4 штучки а регулируется ещё одной панелью спинки(надеюсь понятно написал ;) ) диван состоит из 3х секции по 80см каждая и самая задняя поддерживает среднюю

Прикрепленные изображения

  • Диван.JPG

Сообщение отредактировал Артём: 07 Февраль 2011 - 19:43

#16 OFF   Балламут

Отправлено

Приветствую всех. У меня вопрос кто нибудь сам пытался переоборудовать родные кресла в диваны? Салон Ривьера дорого другие мало функциональные длинный груз незагрузишь.
Моя задумка примерно такая: берем родную базу, срезаем спинку и начинаем.
1.на базовую платформу устанавливаем салазки от передних кресел 3 шт, со средних салазок убираем фиксатор(примерно так повернул двумя руками ручки фиксаторов салазок и потянул на себя все три кресла выехали.)
2. далее изготавливаем 2-е рамки одна крепится к салазкам на другую кресла
3. изготавливаем рамку для спинок
4. после используем механизм раскладки от домашнего дивана и соединяем рамки спинок и кресел
5. используя заземляющую шину 5мм толщиной можно сделать чтоб диван двигался по салону
6. можно использовать замочки чтобы диван самопроизвольно не разложился
также можно будет добавить подлокотники между креслами в лежачке заполнят пустое пространство между спинками
ну что-то вроде этого. Пытался загрузить набросок но что-то не грузится.
Комментируем и может что посоветуем http://www.gazelleclub.ru/forum/public/s...

В от примерно как я хочу
Жду лета и конца командировки чтобы начать

#17 OFF   Балламут

Отправлено

немного с картинкой ошиибся

#18 OFF   klushinkirill

Отправлено

немного с картинкой ошиибся


дальше то давай , дальше ,руки уже чешутся , к болгаке тянутся

#19 OFF   Балламут

Отправлено

дальше то давай , дальше ,руки уже чешутся , к болгаке тянутся

А что именно дальше? Весь процесс будет только ближе к лету в командировке сам. Хотелось бы услышать нарекания, отзыв, и предложения по модернизации, чтоб это все обмозговать и сделать более оптимальней проще и безопасней. От ривьеры каркас бы посмотреть хоть одним глазком как там крепление кресел выполнено.

#20 OFF   УТЮГ888

Отправлено

А что именно дальше? Весь процесс будет только ближе к лету в командировке сам. Хотелось бы услышать нарекания, отзыв, и предложения по модернизации, чтоб это все обмозговать и сделать более оптимальней проще и безопасней. От ривьеры каркас бы посмотреть хоть одним глазком как там крепление кресел выполнено.

Сергей механизмы наклона -пришли -отложил тебе пять комплектов.
